鄞州區正壓防爆小屋的系統設計與要求
作者：管理員 發布時間：2019/10/15 9:11:29 點擊率：270130

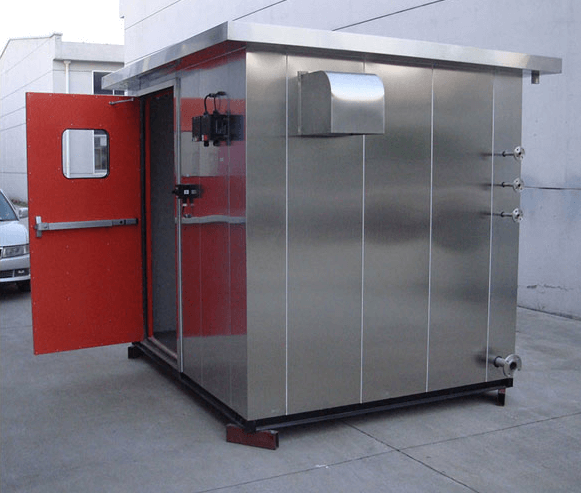

正壓防爆小屋內部主要安裝有交流變頻系統，PLC、MCC、輔助變壓器，制動電阻，防爆空調機組等，為達到正壓防爆的目的，房體要達到以下基本要求：
1.房體結構牢固可靠，內部結構布局合理 ，非防爆電器元件均布置在正壓區內，其他零部件的布置要注意方便操作和維修，同時保證密封。
2.房體正壓區要提供一個緩沖，防止開、關門造成室內正壓系統的破壞，增加可燃性氣體進入的可能性。
正壓防爆系統主要由防爆傳感器，防爆報警裝置 ，防爆軸流風機等組成，待防爆軸流風機啟動之后，房體內將建立并維持正壓，控制系統通過實時采集到的傳感器信號，判斷壓力，可燃氣體濃度，隨后提示人員進行相關的操作。
系統裝配的防爆傳感器有隔爆壓力變送器，隔爆可燃氣體探頭，防爆溫度變送器。隔爆壓力變送器用于測量是誒空氣相對于周圍爆炸性氣體環境的正壓力。隔爆可燃氣體探頭用于檢測被檢測環境中的可燃性氣體濃度，設定檔可燃氣體爆炸下限高于25%LEL時，系統會自動發出聲光報警，排氣口電磁閥打開，防爆軸流風機打開，開始換氣。防爆溫度變送器用于檢測制動電阻內溫度，當溫度值高于50℃時，排氣口電磁閥打開，開始換氣。防爆控制箱時整個正壓防爆系統的控制核心，可編程控制器和各種控制電路均放置于此。
而正壓防爆小屋的電氣控制也是至關重要。在爆炸危險場所的電氣線路除應由足夠的機械強度，滿足一般安全要求還要符合以下要求：
1.采用絕緣導線穿鋼管明敷設或暗敷設等方式配線；
2.導線在鋼管內不得有接頭盒扭結現象，接頭應在防爆接線盒內進行連接。
3.動力電纜進出線，空調冷媒管線處應沿墻體做電纜穿墻密封，保證房體密封防爆要求。
然后是電氣控制流程，先啟動防爆系統電源，正壓防爆系統開始工作，若是可燃氣體濃度高于設定值，系統變會發出報警，自動打開防爆電磁閥，此時防爆軸流風機對房間內進行換氣，將有毒氣體排凈，有害氣體濃度下降到安全值下，自動關閉。
氣路設計。氣路通常是由進氣口，風道，防爆軸流風機，排氣口組成，并帶有過濾網，來保證保護氣體的潔凈，干燥。增壓是在還其過程結束之后，隔爆可燃氣體探頭檢測的可燃氣體爆炸下限低于25%LEL，排氣口防爆電磁閥得電關閉排氣口開始增壓，使室內維持正壓的動態平衡。
1.房體結構牢固可靠，內部結構布局合理 ，非防爆電器元件均布置在正壓區內，其他零部件的布置要注意方便操作和維修，同時保證密封。
2.房體正壓區要提供一個緩沖，防止開、關門造成室內正壓系統的破壞，增加可燃性氣體進入的可能性。
正壓防爆系統主要由防爆傳感器，防爆報警裝置 ，防爆軸流風機等組成，待防爆軸流風機啟動之后，房體內將建立并維持正壓，控制系統通過實時采集到的傳感器信號，判斷壓力，可燃氣體濃度，隨后提示人員進行相關的操作。
系統裝配的防爆傳感器有隔爆壓力變送器，隔爆可燃氣體探頭，防爆溫度變送器。隔爆壓力變送器用于測量是誒空氣相對于周圍爆炸性氣體環境的正壓力。隔爆可燃氣體探頭用于檢測被檢測環境中的可燃性氣體濃度，設定檔可燃氣體爆炸下限高于25%LEL時，系統會自動發出聲光報警，排氣口電磁閥打開，防爆軸流風機打開，開始換氣。防爆溫度變送器用于檢測制動電阻內溫度，當溫度值高于50℃時，排氣口電磁閥打開，開始換氣。防爆控制箱時整個正壓防爆系統的控制核心，可編程控制器和各種控制電路均放置于此。
而正壓防爆小屋的電氣控制也是至關重要。在爆炸危險場所的電氣線路除應由足夠的機械強度，滿足一般安全要求還要符合以下要求：
1.采用絕緣導線穿鋼管明敷設或暗敷設等方式配線；
2.導線在鋼管內不得有接頭盒扭結現象，接頭應在防爆接線盒內進行連接。
3.動力電纜進出線，空調冷媒管線處應沿墻體做電纜穿墻密封，保證房體密封防爆要求。
然后是電氣控制流程，先啟動防爆系統電源，正壓防爆系統開始工作，若是可燃氣體濃度高于設定值，系統變會發出報警，自動打開防爆電磁閥，此時防爆軸流風機對房間內進行換氣，將有毒氣體排凈，有害氣體濃度下降到安全值下，自動關閉。
氣路設計。氣路通常是由進氣口，風道，防爆軸流風機，排氣口組成，并帶有過濾網，來保證保護氣體的潔凈，干燥。增壓是在還其過程結束之后，隔爆可燃氣體探頭檢測的可燃氣體爆炸下限低于25%LEL，排氣口防爆電磁閥得電關閉排氣口開始增壓，使室內維持正壓的動態平衡。
