西藏隔爆磁力啟動器的結構與功能
作者：管理員 發布時間：2019/12/26 17:15:31 點擊率：252607

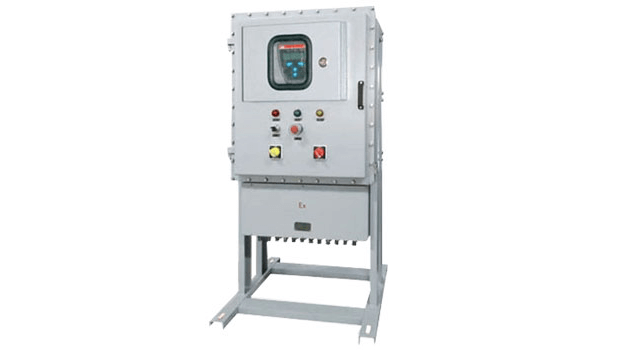

隨著我國煤礦井下機械化程度及電氣自動化水平的不斷提高，一些大容量智能型的隔爆磁力啟動器逐漸增多。隔爆磁力啟動器由方形隔爆外殼、托架及電器接觸器、繼電器、保護器、插頭座、輔助接點及隔離開掛等組成。外殼分為接線腔與主控腔，采用快開門結構。
隔爆磁力啟動器采用了雙CPU電路、A/D轉換芯片，具有人機對話界面，單片機對各保護功能有自控功能，啟動器正面設有液晶顯示屏，下方為留個按鈕，在按鈕下方為模擬實驗轉換開掛。隔離開關裝在啟動器的有側面，操作手柄設有正向、停止、反向三個位置。與真空接觸器之間通過輔助觸點來實現電氣閉路。
隔爆磁力啟動器具有單機近控、單機遠控、程控近控、程控遠控；具有故障記憶功能，最多可查詢前九十九次的故障信息，并具備斷電保存功能。
單臺就地控制功能：將智能保護器菜單中的控制設置選擇為“單機近控”，此時啟動器由本身QA、TA控制；
單臺遠方控制功能：將智能保護器菜單中的控制設置選擇為“單機遠控”，另外需在上接線腔K1、K3安一個二極管。再將遠方操作按鈕1、2、9號線分別按啟動器接線腔中的K1、K2、K3即可。二極管若是接反則不能啟動；
多臺程控功能：將智能保護器菜單中的控制設置為“程控遠控”或“程控近控”。最后一臺啟動器設置為“單機遠控”。
隔爆磁力啟動器采用了雙CPU電路、A/D轉換芯片，具有人機對話界面，單片機對各保護功能有自控功能，啟動器正面設有液晶顯示屏，下方為留個按鈕，在按鈕下方為模擬實驗轉換開掛。隔離開關裝在啟動器的有側面，操作手柄設有正向、停止、反向三個位置。與真空接觸器之間通過輔助觸點來實現電氣閉路。
隔爆磁力啟動器具有單機近控、單機遠控、程控近控、程控遠控；具有故障記憶功能，最多可查詢前九十九次的故障信息，并具備斷電保存功能。
單臺就地控制功能：將智能保護器菜單中的控制設置選擇為“單機近控”，此時啟動器由本身QA、TA控制；
單臺遠方控制功能：將智能保護器菜單中的控制設置選擇為“單機遠控”，另外需在上接線腔K1、K3安一個二極管。再將遠方操作按鈕1、2、9號線分別按啟動器接線腔中的K1、K2、K3即可。二極管若是接反則不能啟動；
多臺程控功能：將智能保護器菜單中的控制設置為“程控遠控”或“程控近控”。最后一臺啟動器設置為“單機遠控”。
